Surveillance d’état

La thermographie infrarouge, à quoi ça sert ?

Un défaut électrique commence presque toujours par chauffer avant de casser. La thermographie rend cet échauffement visible, pendant que l’installation fonctionne — c’est toute sa valeur : détecter sans arrêter.

Le principe, en deux phrases

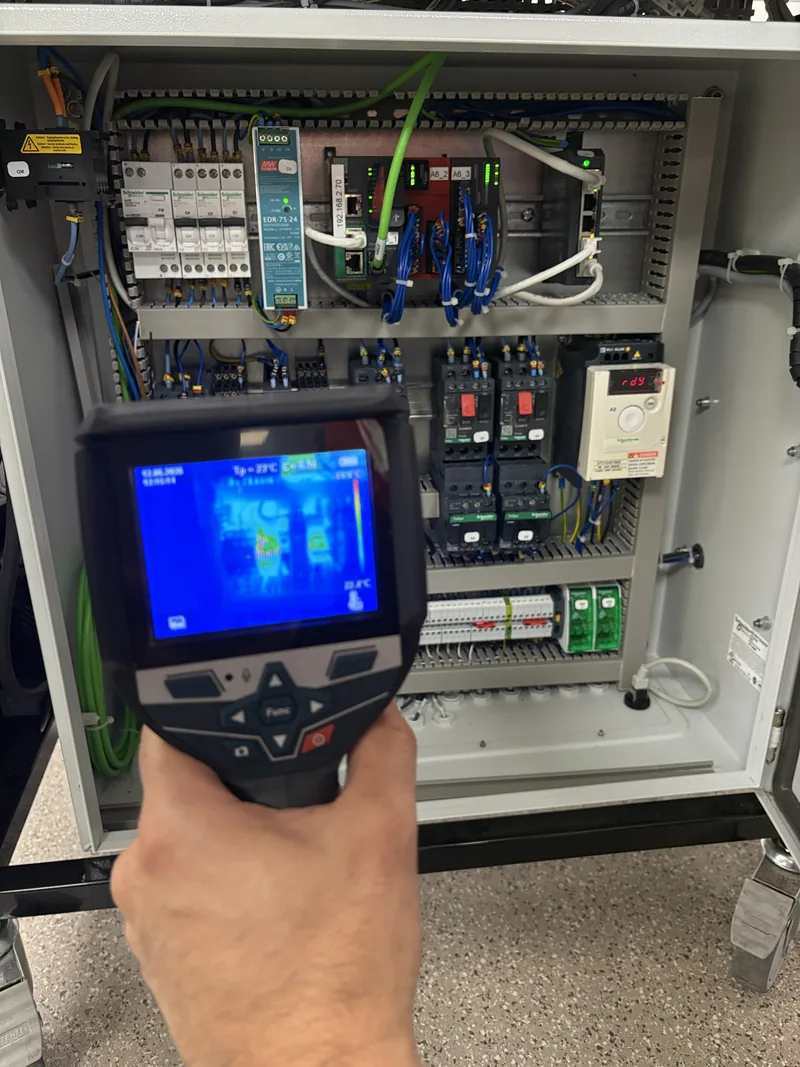

Tout corps émet un rayonnement infrarouge qui dépend de sa température. La caméra thermique mesure ce rayonnement et le convertit en image, où chaque point porte une température de surface : les zones anormalement chaudes apparaissent immédiatement, comparées à leurs voisines.

Ce qu’elle détecte sur une installation électrique

Sur les armoires, coffrets, départs moteurs et jeux de barres, l’échauffement anormal signe le plus souvent :

• une connexion desserrée ou oxydée — la résistance de contact augmente, le point chauffe sous charge ;
• un déséquilibre entre phases — une phase visiblement plus chaude que ses voisines à charge comparable ;
• un composant en surcharge ou en fin de vie — contacteur, disjoncteur, borne dont la température tranche avec des éléments identiques.

Le diagnostic repose sur la comparaison : entre phases, entre composants identiques, et d’un relevé au suivant. C’est pourquoi l’historique compte autant que la mesure du jour.

Et sur les organes mécaniques

Un roulement qui se dégrade, un accouplement mal aligné, une transmission qui frotte dissipent leur énergie en chaleur. Le contrôle de température, associé au contrôle visuel, situe l’organe qui travaille anormalement — et oriente l’intervention mécanique avant la casse.

Pourquoi le relevé se fait en charge

Un défaut de connexion ne chauffe que traversé par du courant : armoire hors tension, il est invisible. Le relevé thermographique se réalise donc installation en fonctionnement, idéalement en charge représentative — c’est précisément ce qui en fait un contrôle sans arrêt de production.

Ses limites, qu’il faut connaître

• La caméra ne voit pas à travers. Un capot fermé, un cache, un jeu de barres sous écran : la mesure exige un accès visuel direct, dans le respect des règles de sécurité électrique et des habilitations.
• Les surfaces métalliques brillantes trompent la mesure. Leur faible émissivité et les reflets faussent la température lue — l’interprétation demande de la méthode, pas seulement un appareil.
• Une image seule n’est pas un diagnostic. Sans la charge au moment de la mesure, sans point de comparaison, une température brute ne dit presque rien.

Notre prestation de thermographie

La thermographie s’inscrit dans la maintenance préventive conditionnelle au sens de la NF EN 13306:2018 — voir Préventive, conditionnelle, prévisionnelle. Page rédigée le 12 août 2026.
